Présentation

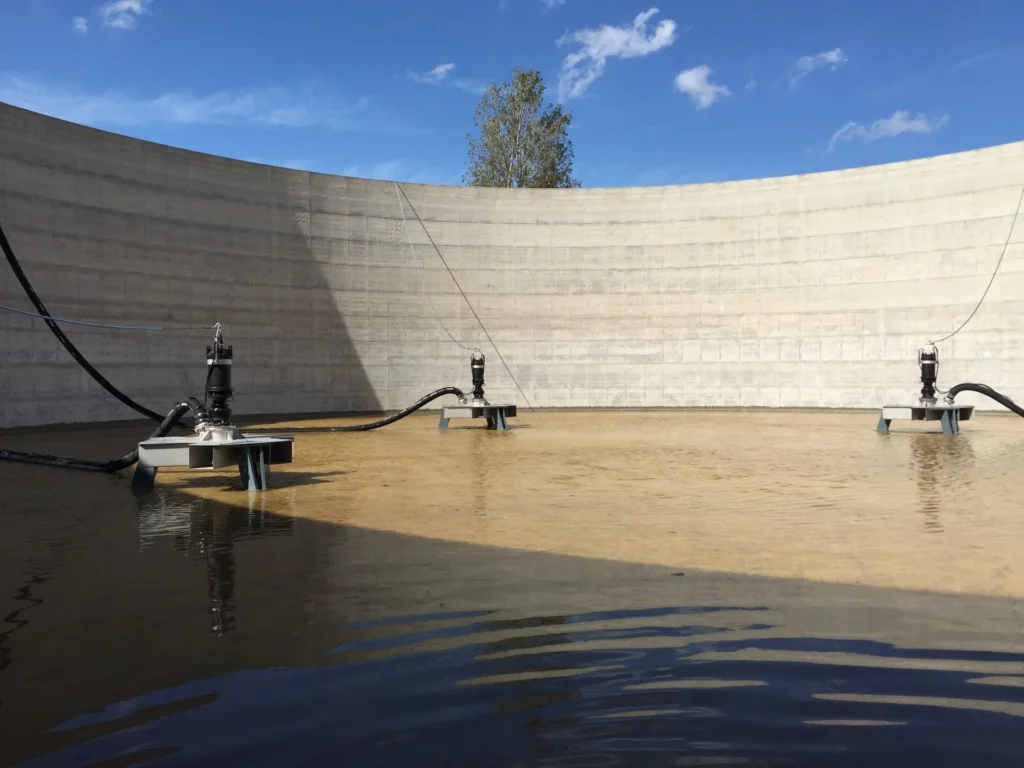

La turbine immergée à vitesse lente OXYFLOW de BIOTRADE est conçue pour assurer l’oxygénation et le mélange des eaux usées urbaines et industrielles.
Associée à un surpresseur, elle permet d’optimiser les performances d’aération dans les bassins de traitement, tout en assurant une bonne homogénéisation des effluents.
Fabriquée dans les ateliers BIOTRADE, l’OXYFLOW se distingue par sa conception robuste, son fonctionnement à vitesse lente et sa capacité à s’adapter à différents types de bassins : circulaires, rectangulaires ou en forme de chenal.
Modèles
BIOTRADE propose plusieurs configurations d’OXYFLOW afin de répondre aux contraintes des bassins et aux besoins d’oxygénation des installations.
- Modèle circulaire : adapté aux bassins de forme circulaire ou rectangulaire.
- Modèle chenal : conçu pour les bassins en forme de chenal.

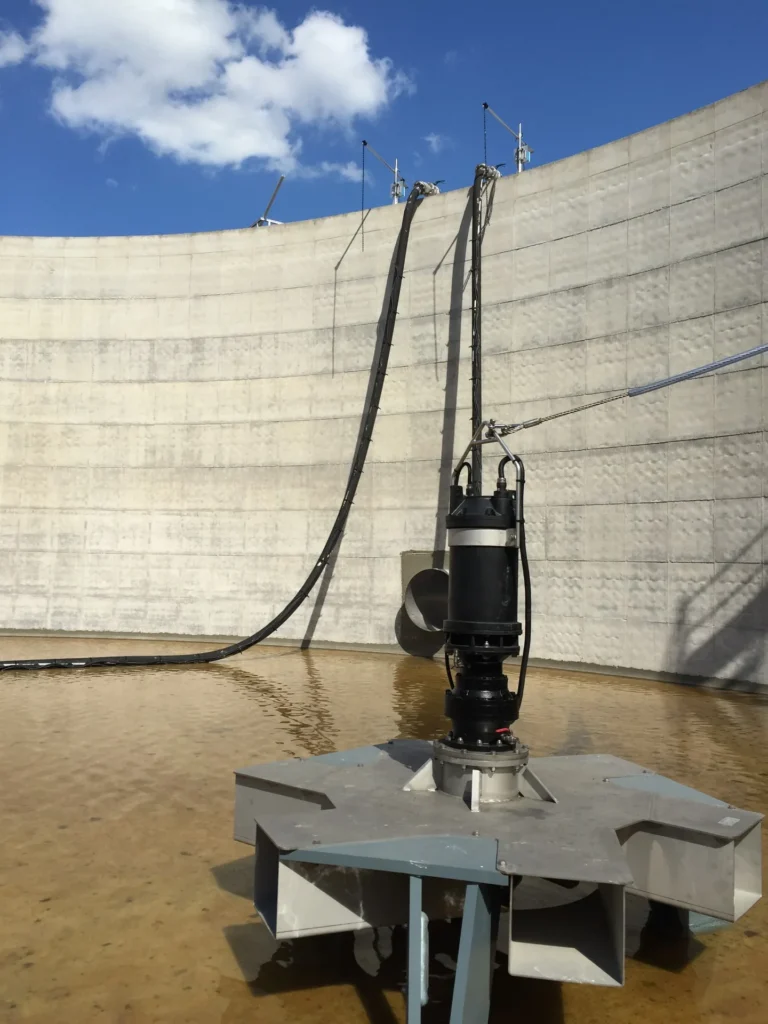

La turbine OXYFLOW est composée de plusieurs éléments principaux :
- Motoréducteur : motoréducteur robuste adapté au fonctionnement à vitesse lente.
- Corps : fabrication en inox 304L, avec option en inox 316L selon l’environnement.
- Hélice : hélice en inox 304L optimisée pour un brassage efficace à basse vitesse.
- Pieds : pieds en acier peint époxy assurant une bonne stabilité au fond du bassin.

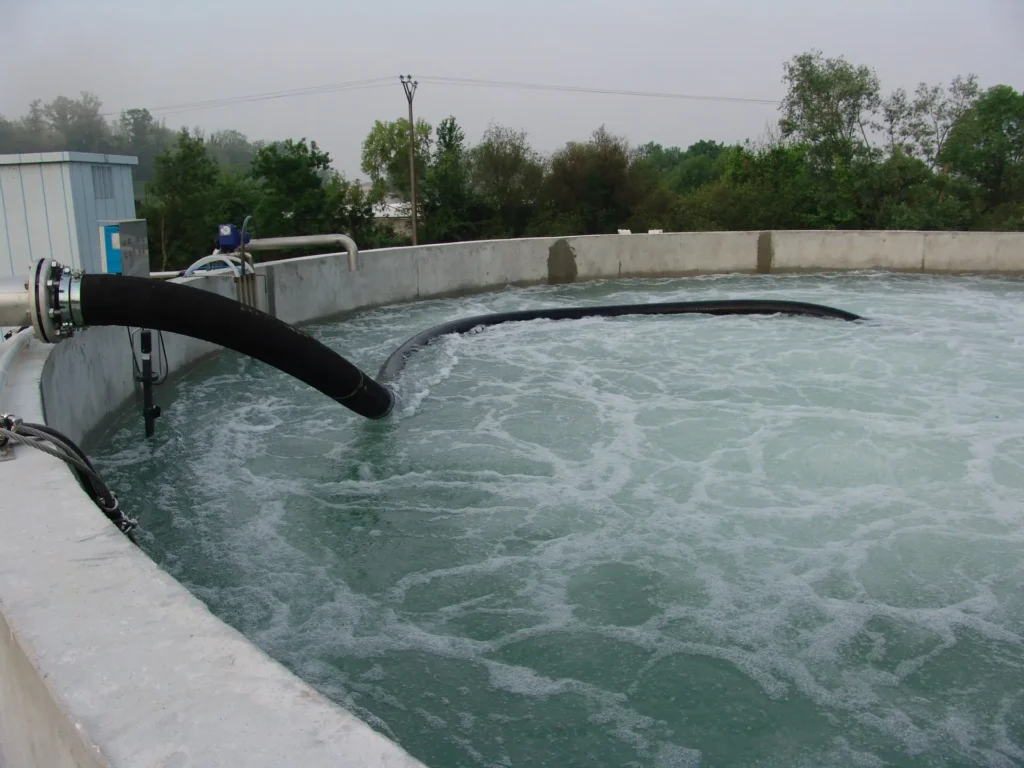

- Tube d’aspiration : tube en EPDM ou OST, disponible en différents diamètres selon les besoins.
- Levage : câble de levage en inox, fabriqué sur mesure pour faciliter l’installation et la maintenance.
Caractéristiques Techniques
- Turbine immergée à vitesse lente.
- Fonctionnement associé à un surpresseur.

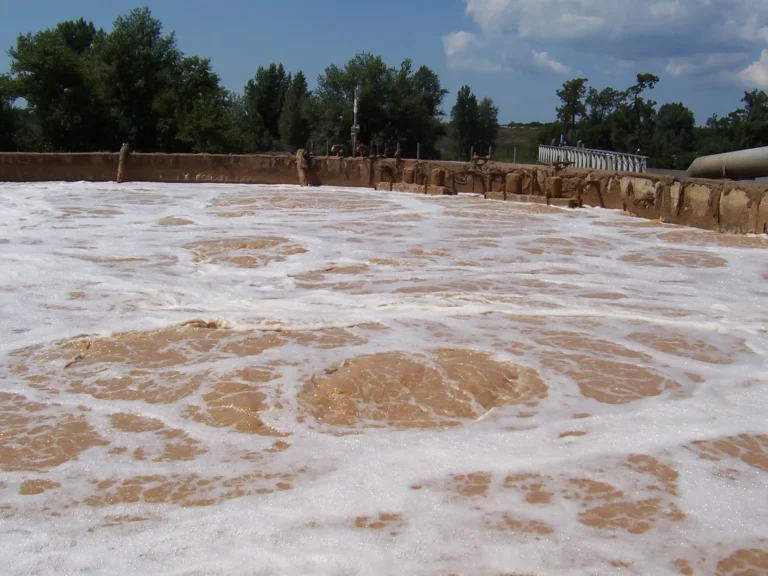

- Oxygénation et mélange des eaux usées urbaines ou industrielles.
- Corps en inox 304L, avec option en inox 316L.
- Hélice optimisée pour un brassage efficace à basse vitesse.
- Installation possible dans des bassins circulaires, rectangulaires ou en chenal.
- Gamme de puissances de 4 à 37 kW.
Gamme
L’OXYFLOW est disponible en plusieurs puissances, de 4 à 37 kW, afin de s’adapter aux besoins d’aération et de mélange des différents bassins de traitement.
| Puissance | 4 kW | 7,5 kW | 11 kW | 15 kW | 22 kW | 30 kW | 37 kW |
|---|---|---|---|---|---|---|---|
| Diamètre extérieur | 1700 mm | 1800 mm | 2000 mm | 2170 mm | 2170 mm | 2400 mm | 2400 mm |
| Hauteur totale | 1400 mm | 1560 mm | 1760 mm | 1850 mm | 1850 mm | 2100 mm | 2200 mm |
| Poids total | 430 kg | 500 kg | 630 kg | 1000 kg | 1085 kg | 1340 kg | 1660 kg |
| Débit d’air max | 600 Nm3/h | 800 Nm3/h | 1000 Nm3/h | 1400 Nm3/h | 1800 Nm3/h | 2200 Nm3/h | 2600 Nm3/h |
