Présentation
Les turbines de surface à vitesse lente BIOTRADE sont conçues pour assurer l’oxygénation et le brassage homogène des effluents dans les bassins d’aération.
Leur fonctionnement repose sur un axe vertical : le rotor, partiellement immergé, entraîne l’eau par effet mécanique et la projette latéralement. Ce mouvement augmente la surface de contact entre l’eau et l’air, favorisant ainsi le transfert d’oxygène.
Développées et fabriquées dans les ateliers BIOTRADE, ces turbines allient robustesse, efficacité énergétique et simplicité d’exploitation. Elles sont adaptées aux bassins en génie civil, aux lagunes et aux installations industrielles.
Modèles
BIOTRADE propose plusieurs configurations de turbines lentes afin de s’adapter aux contraintes des bassins et aux besoins d’aération.

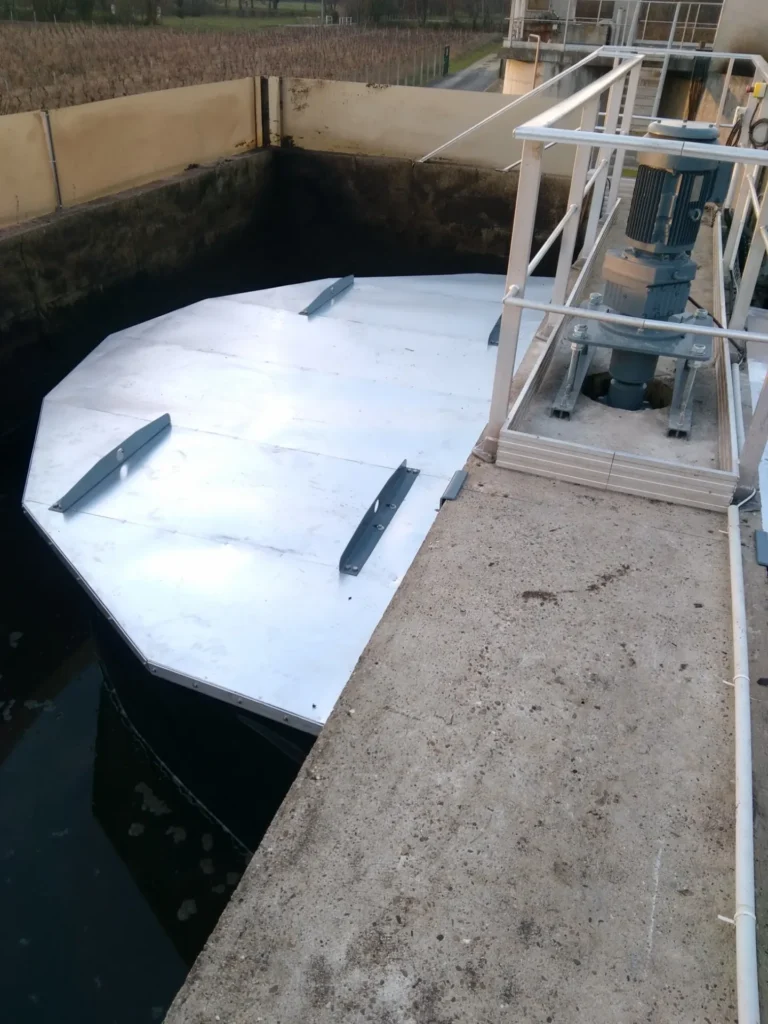

- Turbine lente fixe TL : version installée sur passerelle ou ouvrage en génie civil, adaptée aux installations permanentes.

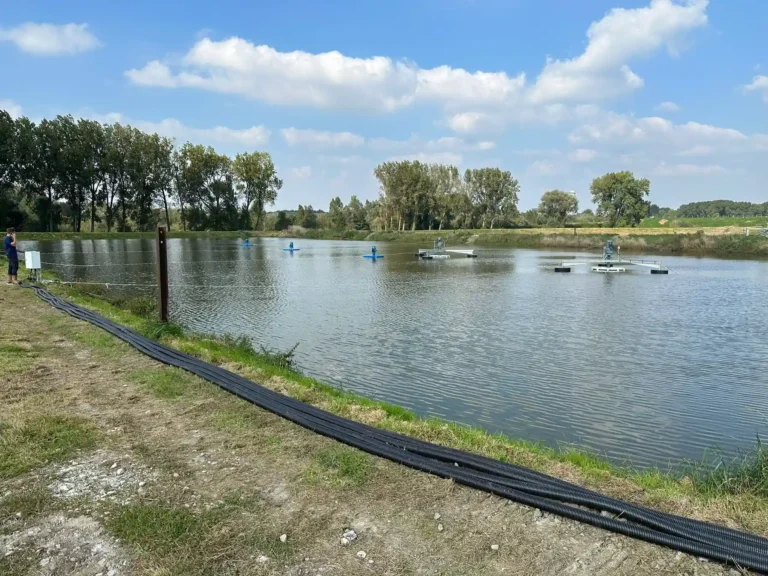

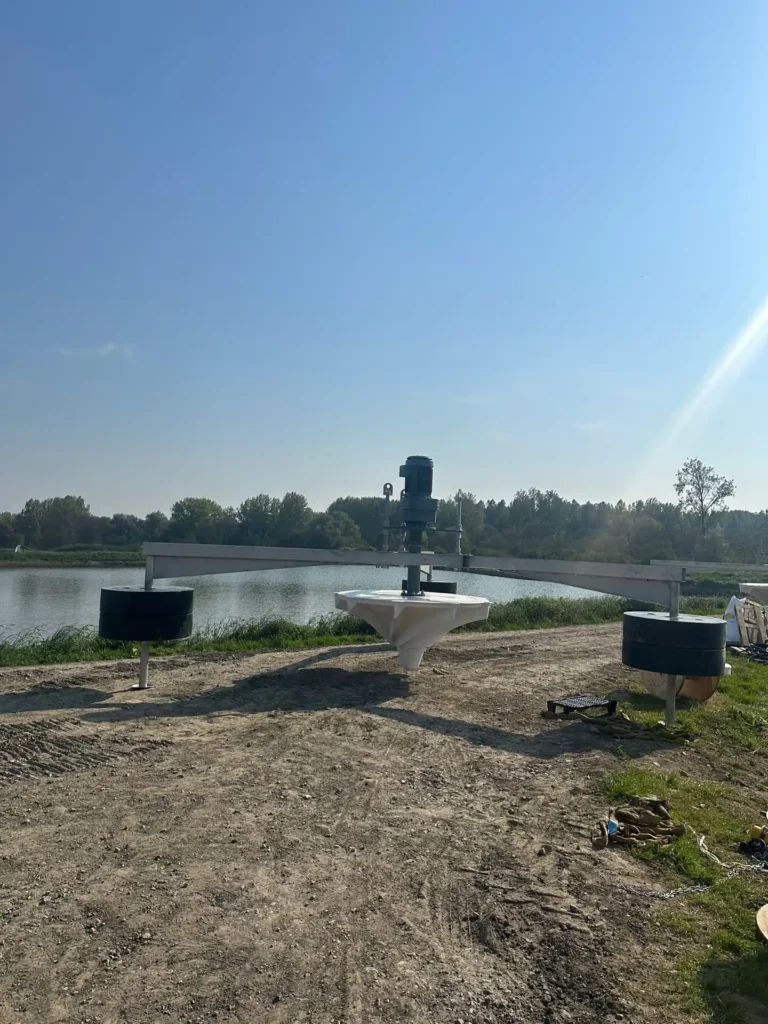

- Turbine lente flottante TLF : version montée sur structure flottante, adaptée aux lagunes et aux bassins avec variations de niveau.

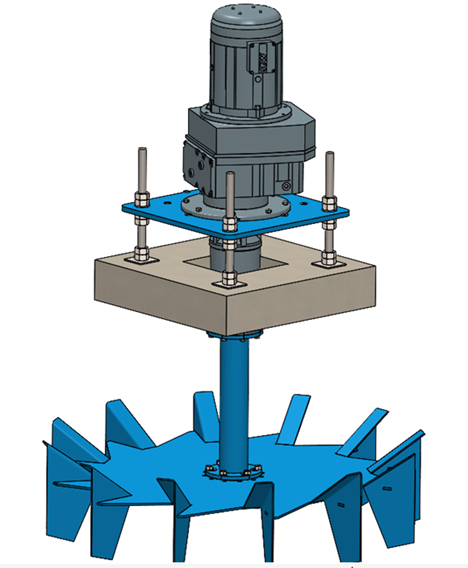

- Variante TLA : version complémentaire de la gamme, à adapter selon les contraintes du projet.
Les turbines de surface à vitesse lente sont composées de plusieurs éléments principaux :
- Motoréducteur : motoréducteur IP55, classe IE4, avec facteur de service supérieur à 1,75.

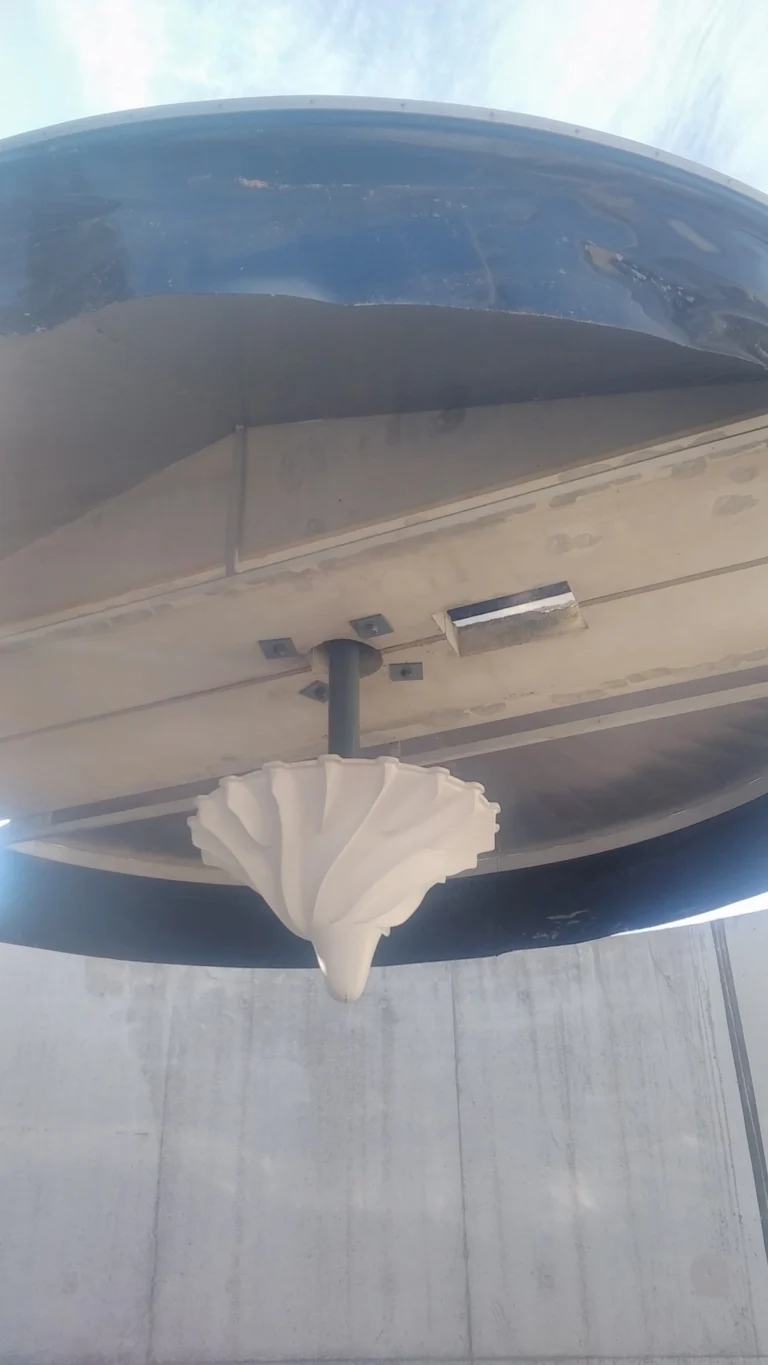

- Rotor : rotor en polyester armé fibres de verre ou en acier peint avec traitement anticorrosion.
- Structure : arbre et plaque support en acier peint époxy ou en inox 304L / 316L selon l’environnement.
- Flotteurs : flotteurs en polyéthylène haute résistance avec intérieur moussé pour les versions flottantes.
- Fixation : plaque d’assise réglable, tiges filetées ou système d’amarrage selon la configuration.
Caractéristiques Techniques
- Fonctionnement à axe vertical avec rotor partiellement immergé.
- Aération de surface par projection latérale de l’eau.

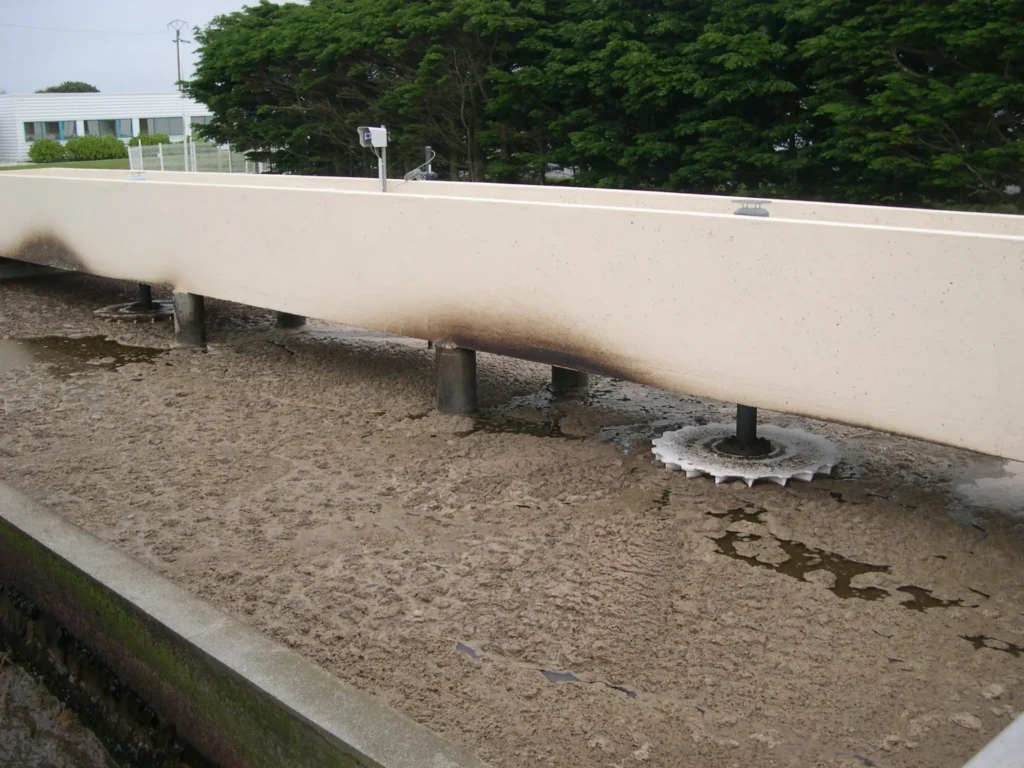

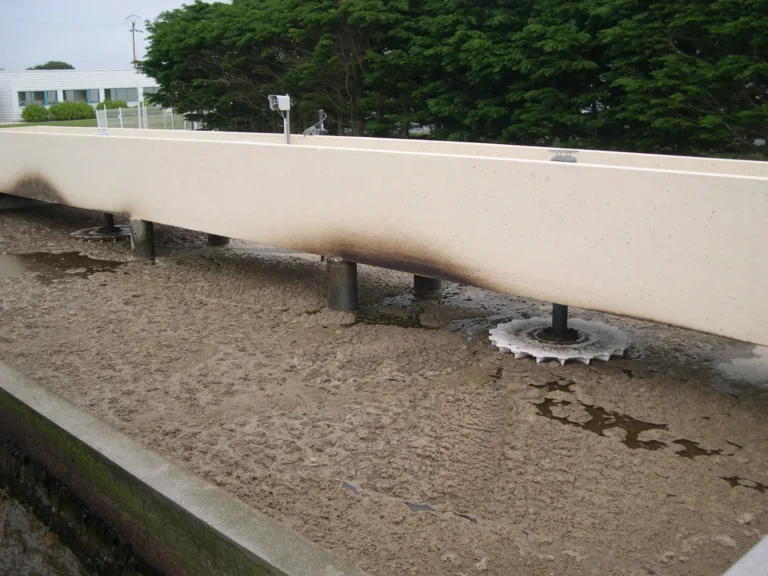

- Brassage homogène des effluents en bassins d’aération ou lagunes.
- Versions fixes sur passerelle ou versions flottantes.
- Rotor en polyester armé fibres de verre ou en acier peint.
- Puissances disponibles de 2,2 à 110 kW.
- Adaptée aux stations d’épuration urbaines et aux installations industrielles.
Gamme
La gamme des turbines de surface à vitesse lente BIOTRADE couvre des puissances de 2,2 à 110 kW, afin de répondre aux besoins des petits, moyens et grands bassins d’aération.
| Critère | Détail |
|---|---|
| Puissance | 2,2 à 110 kW |
| Diamètre du rotor | Fibre : 800 mm, 1320 mm, 2220 mm / Acier : 1900 mm, 2200 mm |
| Niveau d’eau | Mini 1,5 à 2,5 m / Maxi 3 à 4,5 m selon le modèle |
| Vitesse périphérique | 3,5 à 8,9 m/s |
| Diamètre de gerbe | 3,6 à 10 m |
| Configurations | Fixe sur passerelle ou flottante selon les besoins du site |
