Présentation

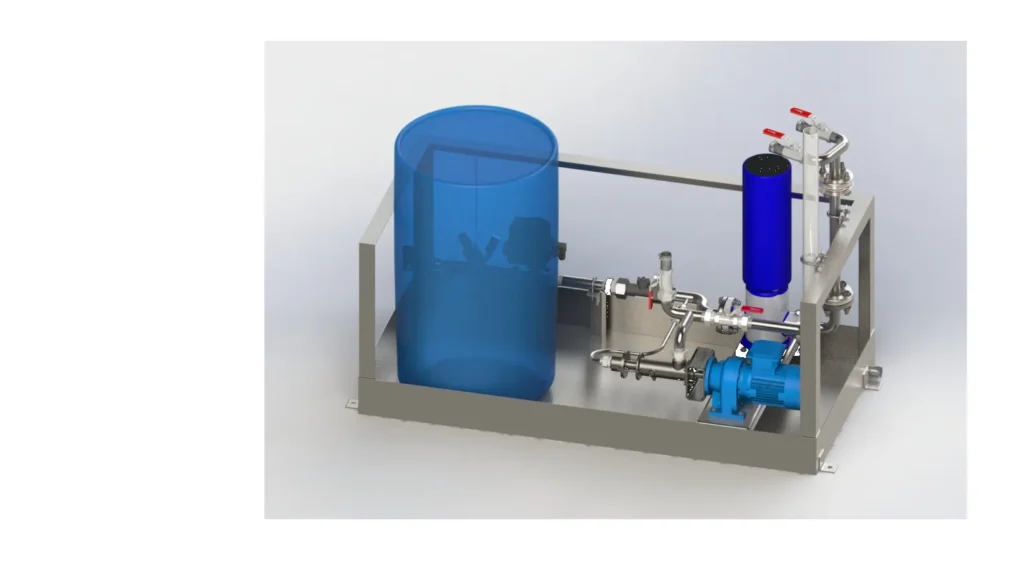

Le système de préparation polymère BIOTRADE permet la préparation en ligne de polymère sous forme d’émulsion.
L’émulsion pure est dosée à l’aide d’une pompe à rotor excentré de débit variable. Elle est ensuite injectée dans l’eau de dilution afin d’obtenir une solution de polymère préparée et homogène.
Le débit d’eau de dilution est réglable par une vanne motorisée asservie à un débitmètre à vortex. Ce fonctionnement permet d’adapter le débit de dilution et la concentration de la solution de polymère selon les besoins de l’installation.
Le polymère préparé peut ensuite être envoyé vers un ou deux points d’injection, notamment en complément d’une unité de déshydratation des boues comme une presse à vis.
Modèle
Le système de préparation polymère BIOTRADE est conçu pour préparer en ligne une solution de polymère dilué avec des débits de 600 à 3000 L/h.
Pour une consommation de 10 kg de matière active par tonne de matière sèche, cette unité peut répondre aux besoins d’installations de déshydratation traitant de 30 à 680 kg MS/h.

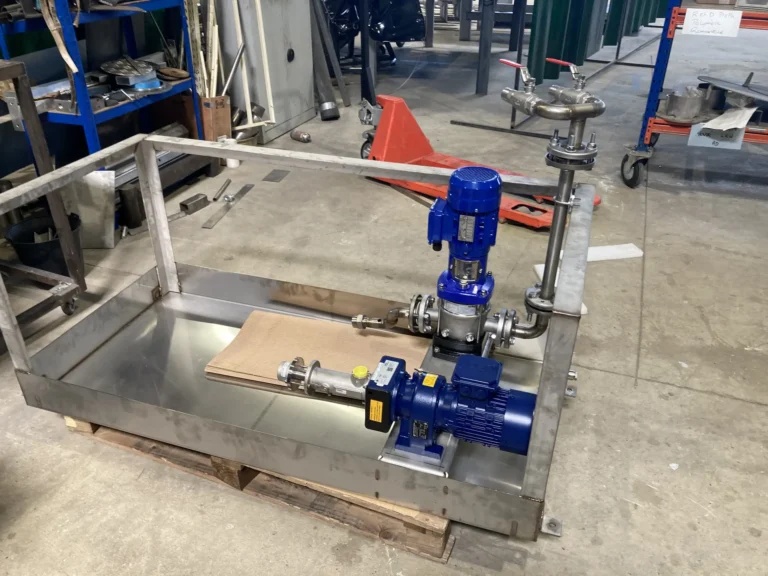

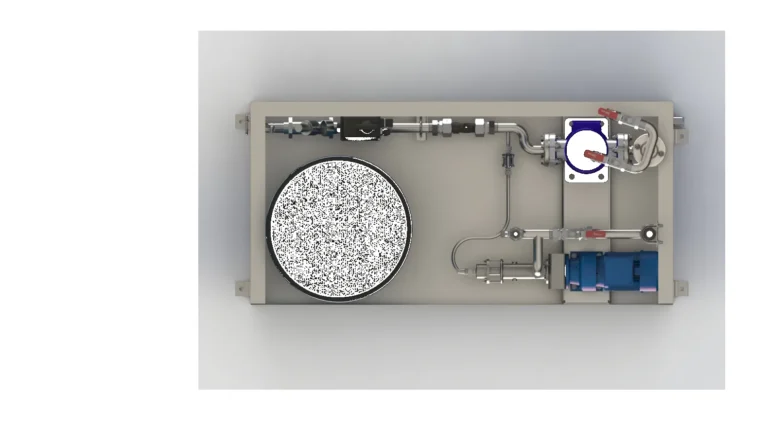

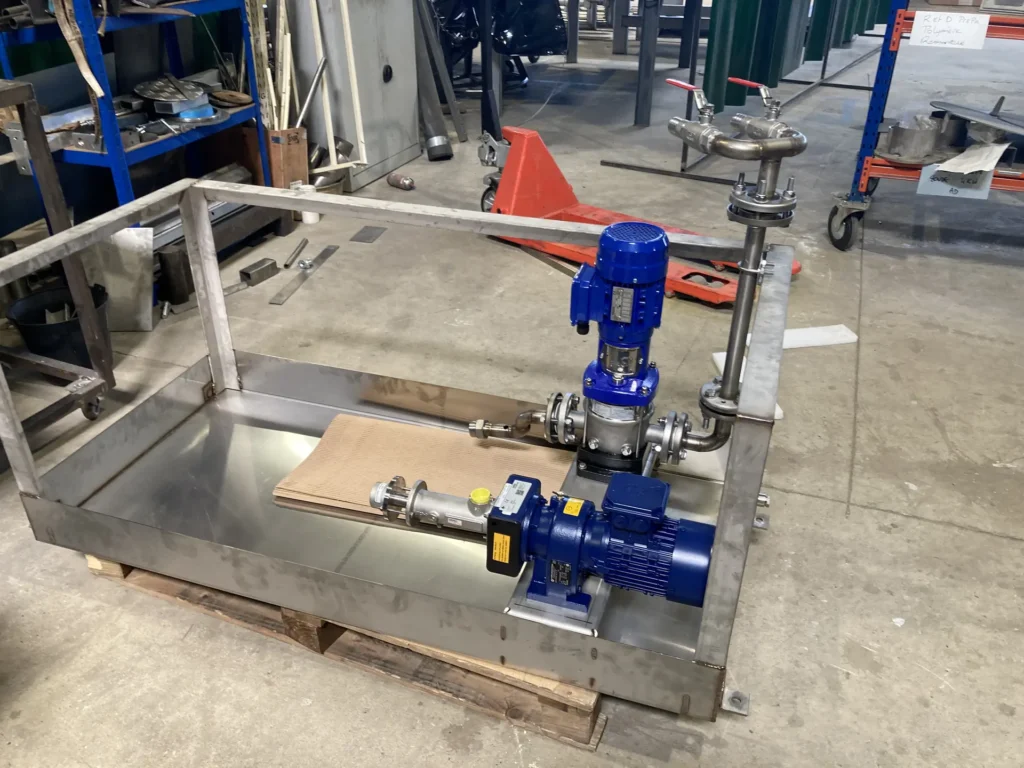

Composition
- Structure : structure en inox.
- Régulation : régulateur de pression, électrovanne motorisée et débitmètre à vortex.
- Dosage : pompe à rotor excentré pour le dosage de l’émulsion pure.
- Injection : clapet anti-retour pour l’injection du polymère dans l’eau de dilution.
- Mélange : mélangeur dynamique puis mélangeur statique pour homogénéiser la solution préparée.
- Distribution : vannes manuelles permettant l’injection du polymère préparé vers un ou deux points d’injection.
- Contrôle : pot de dosage pour le suivi de la préparation.
Caractéristiques Techniques
- Préparation en ligne de polymère sous forme d’émulsion.
- Débit de polymère dilué de 600 à 3000 L/h.
- Régulation du débit d’eau de dilution par vanne motorisée.
- Mesure du débit par débitmètre à vortex.
- Dosage de l’émulsion pure par pompe à rotor excentré.
- Mélange dynamique puis statique pour homogénéiser la solution préparée.
- Possibilité d’alimenter un ou deux points d’injection.
- Équipement adapté en complément d’une unité de déshydratation des boues.
Gamme
La préparation polymère BIOTRADE est adaptée aux installations de déshydratation des boues nécessitant une solution de polymère dilué préparée en continu.
| Critère | Détail |
|---|---|
| Type d’équipement | Système de préparation polymère |
| Application | Déshydratation des boues urbaines ou industrielles |
| Type de polymère | Émulsion |
| Débit de polymère dilué | 600 à 3000 L/h |
| Capacité associée | Installations traitant de 30 à 680 kg MS/h, sur base 10 kg MA/TMS |
| Régulation | Vanne motorisée et débitmètre à vortex |
| Injection | Un ou deux points d’injection |
